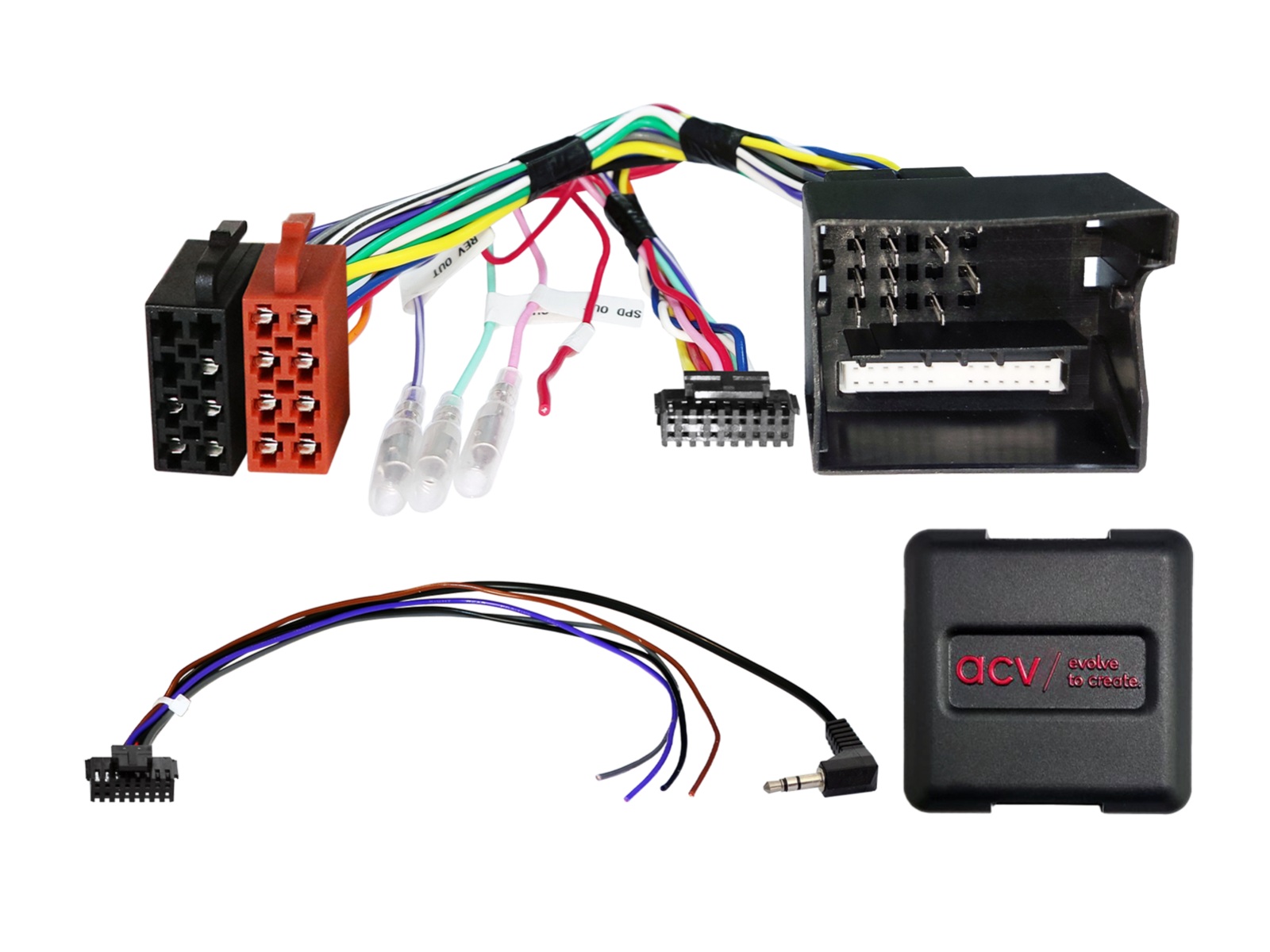

Adaptér z volantu pro Opel Corsa 2009-2014

Adaptér z volantu pro Opel Corsa 2009-2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Opel s OEM autorádiem CD30/CDC40/CD50/CD70 s Fakra konektorem a ovládáním na volantu.
V závislosti na vybavení vozidla, rozsahu funkcí a softwaru dodatečně instalované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.
Zkontrolujte, zda byla původně nainstalována jedna z uvedených originálních hlavních jednotek.
Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.

K dispozici jsou následující signály:
• červená: +12 V svorkovnice zapalování 15
• oranžová: +12 V svorkovnice osvětlení 58
• fialová/bílá: +12 V signál zpátečky
• růžová: signál pulzní rychlosti
• zelená: GND signál parkovací brzdy
výstupy zatížitelnosti: max. 250 mA
požadovaný proud více než 250 mA:
1 odpor cívky relé min. 75 Ohm
2 odpor cívky relé min. 150 Ohm

Poznámky:
Připojení:
• CAN Bus
• konektor: 40 Pin Quadlock Opel
• konektor: OEM SWC > 3,5mm Jack / volný vodič
• konektor: záložní napájení > volný vodič
vozidla s CD30 / CD 30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM HU
Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.
připojení volného vodiče:
červený: +12V zapalovací svorka 15 pojistková skříňka

vozidla s poruchou rozhraní po delší době provozu:
1: OEM HU musí být znovu připojeno
2: CAN Bus musí být vypnut
3: Alternativní odbočka CAN Bus: 32pinový konektor OEM displeje Can High / Can Low > Pin 20 / Pin 23
4: Alternativní odbočka CAN Bus: Comfort CAN u klimatizačního systému
podporovaná nastavení vozidla (viz příručka)
nastavení DIP přepínačů pro výrobce dodatečně montovaných zařízení (viz příručka)

Podrobná kompatibilita
• Corsa D pouze modely roku výroby od 2009 do 2014
