Koaxiální kabel RG-58

Koaxiální kabel RG-58

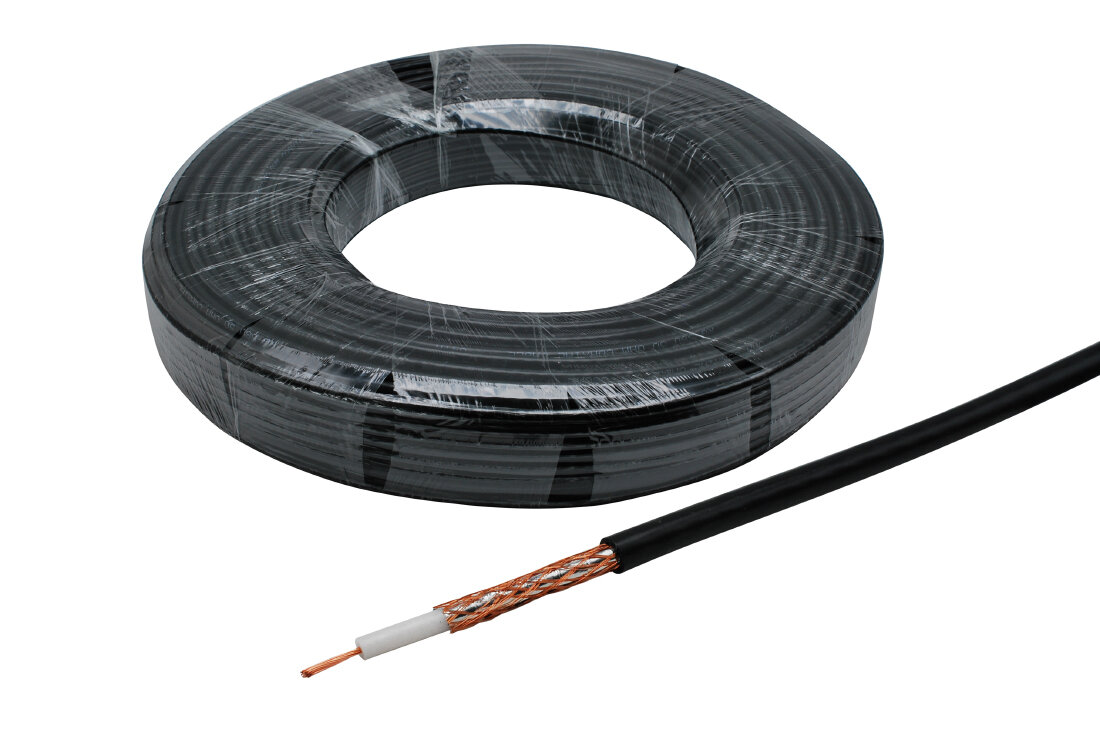

Koaxiální kabel RG-58A/U - role 100m

Koaxiální kabel RG58 s vnějším průměrem 5,0 mm představuje léty prověřenou klasiku ve světě vysokofrekvenční techniky. Nabízí ideální rovnováhu mezi solidním mechanickým zpracováním, dobrou ohebností a nízkým útlumem signálu.

Je perfektní volbou pro připojení CB radiostanic, VHF/UHF vysílaček, autoantén, ale také jako standardní propojovací kabel k osciloskopům a dalším laboratorním přístrojům. Díky silnějšímu jádru bez problému zvládne i delší trasy v řádu několika metrů.

Hlavní přednosti:
• Nízké ztráty signálu: Výrazně nižší útlum oproti miniaturním kabelům (např. RG-174) umožňuje delší kabelové trasy.

• Vysoká odolnost: Robustní konstrukce s kvalitním stíněním spolehlivě chrání signál před vnějším rušením.

• Univerzální standard: Impedance 50 Ω a ideální kompatibilita s běžnými konektory typu BNC, SMA, TNC či PL-259 (UHF).

Doporučení pro montáž: Kabel je ideální pro frekvence do 1 GHz a délky tras do cca 10–15 metrů. Pro ultra krátké propojky v extrémně stísněných prostorech doporučujeme tenčí variantu RG-174.
Na plášti kabelu je nanesena metráž (odpočítávání od 100 m do 1 m) pro snadné odměřování při montáži.

Mechanická konstrukce a rozměry
- Vnitřní vodič (jádro): Lankové, 19 pramenů x průměr 0,18 mm (+/-0,004mm), čistá měď (BC)
- Dielektrikum:  Pěnový polyethylen (Foam PE), průměr 2,9 mm (+/-0,15 mm)
- Tloušťka dielektrika:  Jmenovitá: 1,2 mm / Minimální: 0,8 mm
- Vnější vodič (stínění): Jednoduché opletení + hliníková fólie (AL/F)
- Pokrytí fólií: min. 45 %
- Opletení: 48 drátků x průměr 0,12 mm z čisté mědi (BC)
- Jmenovitý vnější průměr stínění: 3,3 mm (+/- 0,15 mm)

Vnější plášť:  PVC směs, černá barva
- Tloušťka pláště:  Jmenovitá: 0,90 mm / Minimální: 0,65 mm
- Celkový vnější průměr:  4,95 mm (+/- 0,20 mm)
- Značení na povrchu RG-58U 50 OHM COAXIAL CABLE (značení délky: 100M---001M)

Elektrické a přenosové vlastnosti (při 20 °C)
- Jmenovitá impedance: 50 Ω (+/- 4 Ω, měřeno metodou TDR)
- Kapacita: max. 85 +/- 5 pF/m (při frekvenci 1 kHz)
- Činitel zkrácení (Velocity of Propagation): jmenovitě 66 %
- Stejnosměrný odpor vnitřního vodiče: < 36,0 Ω/km
- Stejnosměrný odpor vnějšího vodiče (stínění): < 53,0 Ω/km
- Maximální trvalé provozní napětí: 1,7 kV (RMS)

Útlum kabelu (maximální hodnoty)
- Útlum při frekvenci 50 MHz: max. 8,5 dB / 100 m
- Útlum při frekvenci 1 000 MHz (1 GHz): max. 36,0 dB / 100 m

Napěťové a bezpečnostní zkoušky
- Dielektrická pevnost (vodič vůči stínění): min. 5 kV (RMS)
- Jiskrová zkouška pláště (Spark-test): min. 3 kV (RMS)
- Dielektrický test pláště po ohybu za studena: min. 3 kV (RMS)
Balení: role 100 m / metrové značení
